Reprise de l'alimentation d'un tableau électrique professionnel
Contexte
NYELEC est intervenu sur une installation électrique professionnelle pour reprendre l'alimentation d'un tableau électrique. Sur la liaison concernée, un câble de 6 mm² souple a été remplacé par du 16 mm² rigide, puis les raccordements ont été réorganisés au niveau du tableau.
Problème
Section de câble de 6 mm² souple constatée sur la liaison concernée ; reprise de l'alimentation et réorganisation des raccordements nécessaires selon les caractéristiques retenues pour cette installation.
Intervention
- Contrôle de l'alimentation concernée
- Identification du câblage existant
- Remplacement du 6 mm² souple par du 16 mm² rigide
- Reprise des raccordements au tableau
- Réorganisation du câblage et contrôle visuel final
Résultat
Alimentation reprise, raccordements plus lisibles, installation plus facile à maintenir.
Donnée technique : Avant : 6 mm² souple. Après : 16 mm² rigide.
Les photos du chantier

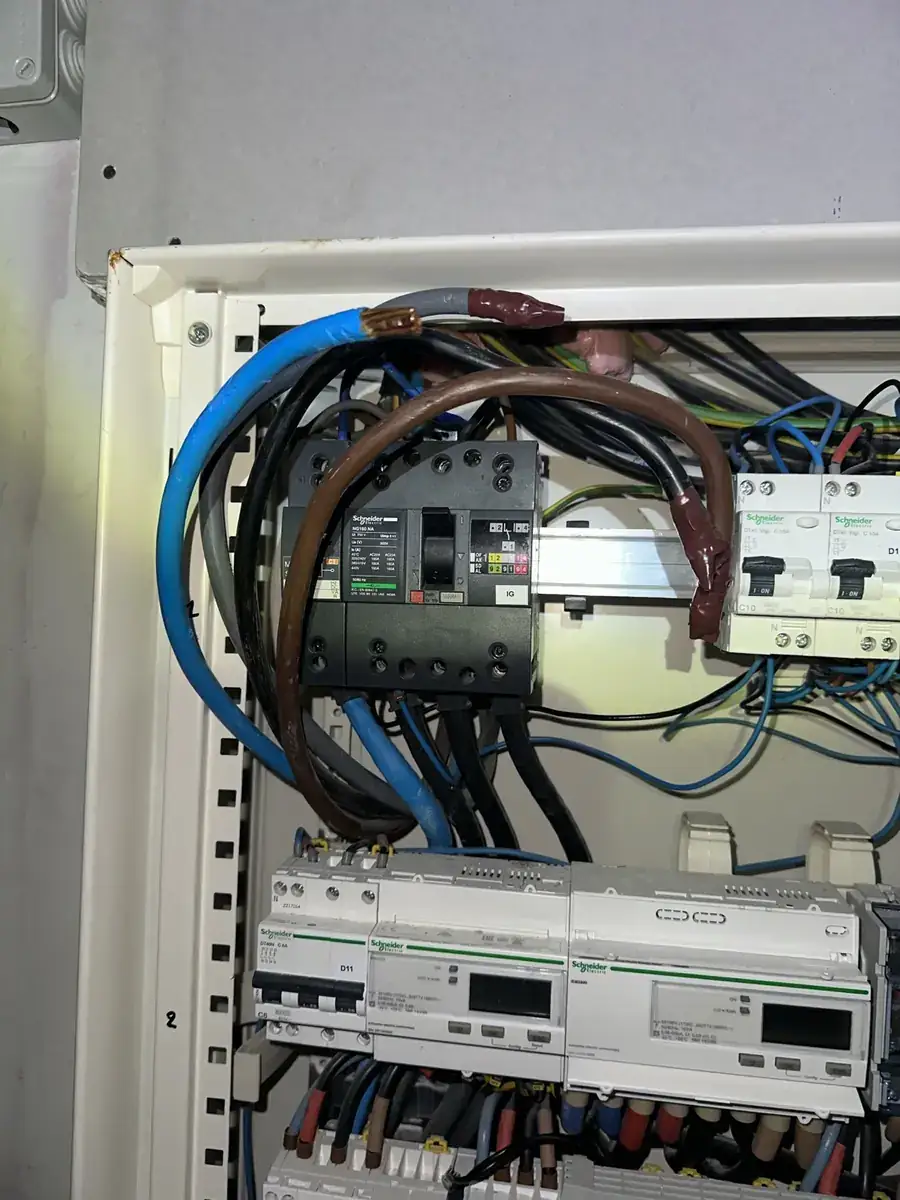

Pendant les travaux
Après
Photos réelles du chantier, prises par NYELEC.
À savoir
La section de câble dépend notamment du courant d'emploi, de la protection, du mode de pose, de la longueur et des caractéristiques propres à l'installation. Le 16 mm² utilisé ici n'est pas une section universelle, et ce remplacement ne vaut pas à lui seul conformité de l'ensemble de l'installation.
