Raccordement d'une boîte de dérivation à Champigny-sur-Marne
Contexte
Pendant la rénovation d'un logement à Champigny-sur-Marne (94), NYELEC est intervenu sur une boîte de dérivation encastrée dans une nouvelle cloison en plaques de plâtre. Plusieurs câbles y arrivaient : il fallait raccorder l'ensemble des conducteurs proprement avant de fermer la boîte et de poser l'appareillage voisin.
Problème
Des conducteurs arrivant de plusieurs directions, encore libres dans la boîte : phases, neutres et conducteurs de protection devaient être identifiés puis raccordés sans erreur.
Intervention
- Repérage des conducteurs de chaque câble arrivant dans la boîte
- Regroupement par fonction : neutres (bleu), conducteurs de protection (vert/jaune), phases (marron)
- Raccordement sur bornes de connexion automatiques, une borne par fonction
- Rangement des conducteurs dans la boîte pour faciliter la fermeture et les interventions futures
- Pose du mécanisme de prise de courant 2P+T voisin
Résultat
Une boîte lisible : chaque fonction sur sa propre borne, les couleurs regroupées et les conducteurs rangés. Le jour où il faudra intervenir, on voit tout de suite où se trouve chaque raccordement.
Les photos du chantier
Avant

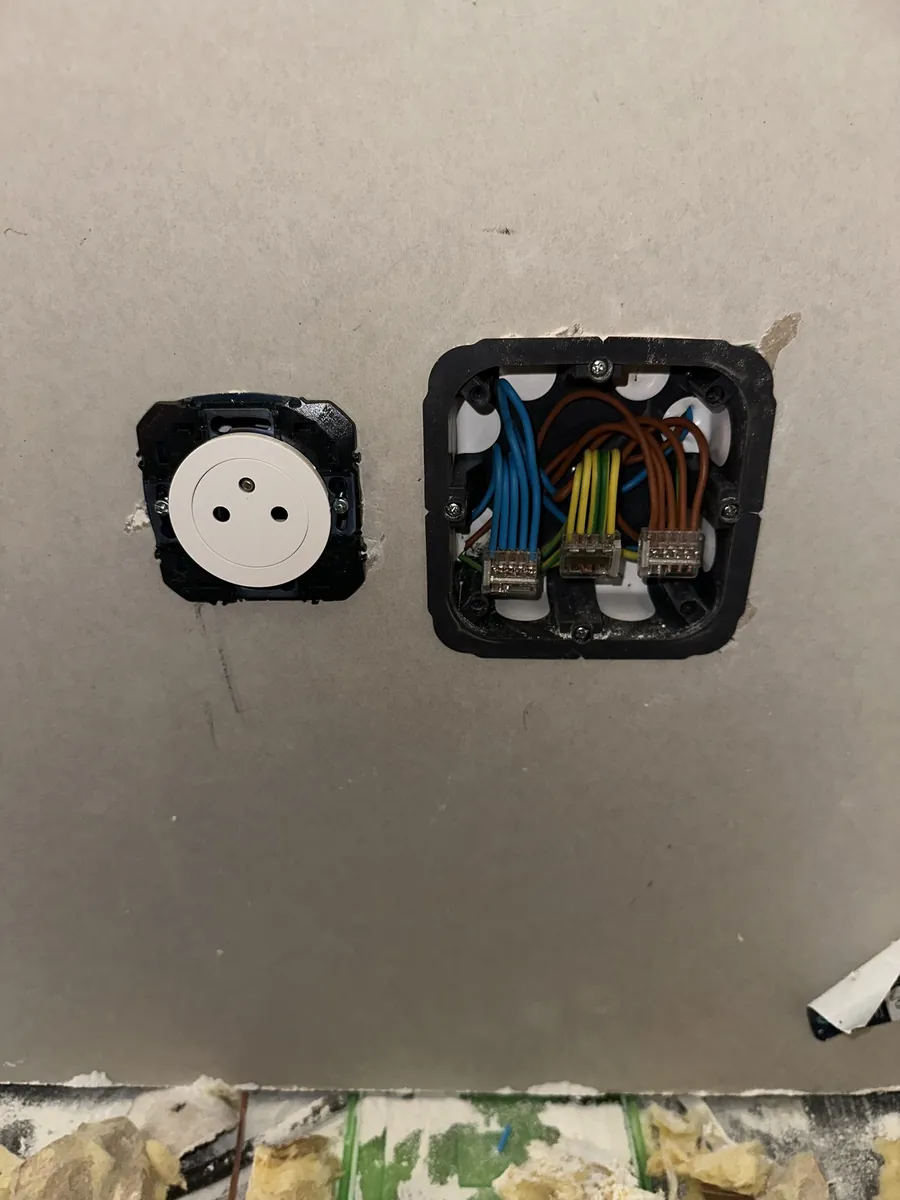

Après
Photos réelles du chantier, prises par NYELEC.
À savoir
Dans une boîte de dérivation, chaque conducteur doit être raccordé sur une borne adaptée à sa section et au nombre de fils. La norme NF C 15-100 réserve le vert/jaune au conducteur de protection et le bleu au neutre, et impose que les connexions restent accessibles : une boîte de dérivation ne doit pas disparaître derrière un doublage.
En fin de rénovation, NYELEC peut remettre avec la facture les photos du chantier et le schéma de l'installation.
